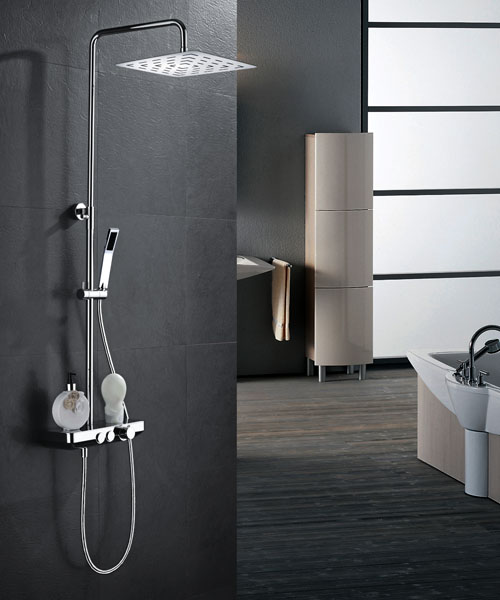

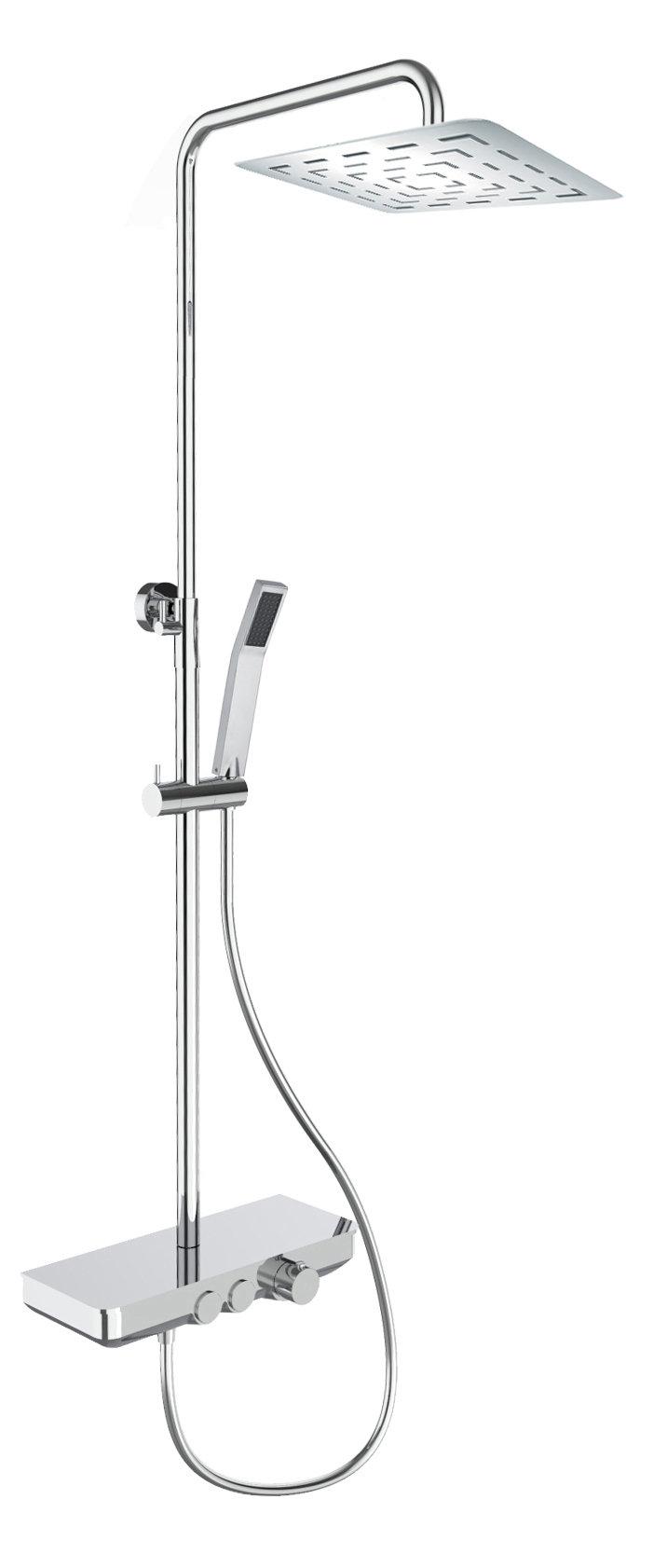

Colonne De Douche Odyssee Carre

1063.00 € HT

(0)

Mitigeur thermostatique entraxe avec tablette métal : 355 x 147 mm: 150mm +/- 20 min
Débit sous 3 bars : 12L/min
Raccord excentrique : M 1/2“ et emboitement
Ouverture et fermeture de l’eau Push Open
Cartouche thermostatique avec butée de sécurité
Tube télescopique : Ø 25 mm et partie haute pivotante
Hauteur totale : 1 310mm
Hauteur sous pomme : 636 mm mini - 1 166 mm maxi
Saillie de la pomme : 405 mm
Fixation murale fixe (à l’axe du mitigeur) : 714 mm
Coulisseau laiton ajustable en hauteur et orientable avec cran
Pomme de tête : 300 x 300 mm montée sur rotule F 1/2“ orientable
Réducteur de débit à 12 L/mn
Douchette à main 1 jet
Flexible Silverflex 1,50 m antitorsion - Livré avec régulateur de débit

Garantie : 5 ans
Stock :
Dernière synchro le : 26/04/2025 05:01:31

Chrome

Code article : 730QU308OPTH
Catégorie :
Collection :

Je partage :

Fiche produit (sans prix)	Télécharger
Fiche produit	Télécharger
Photo HD	Télécharger

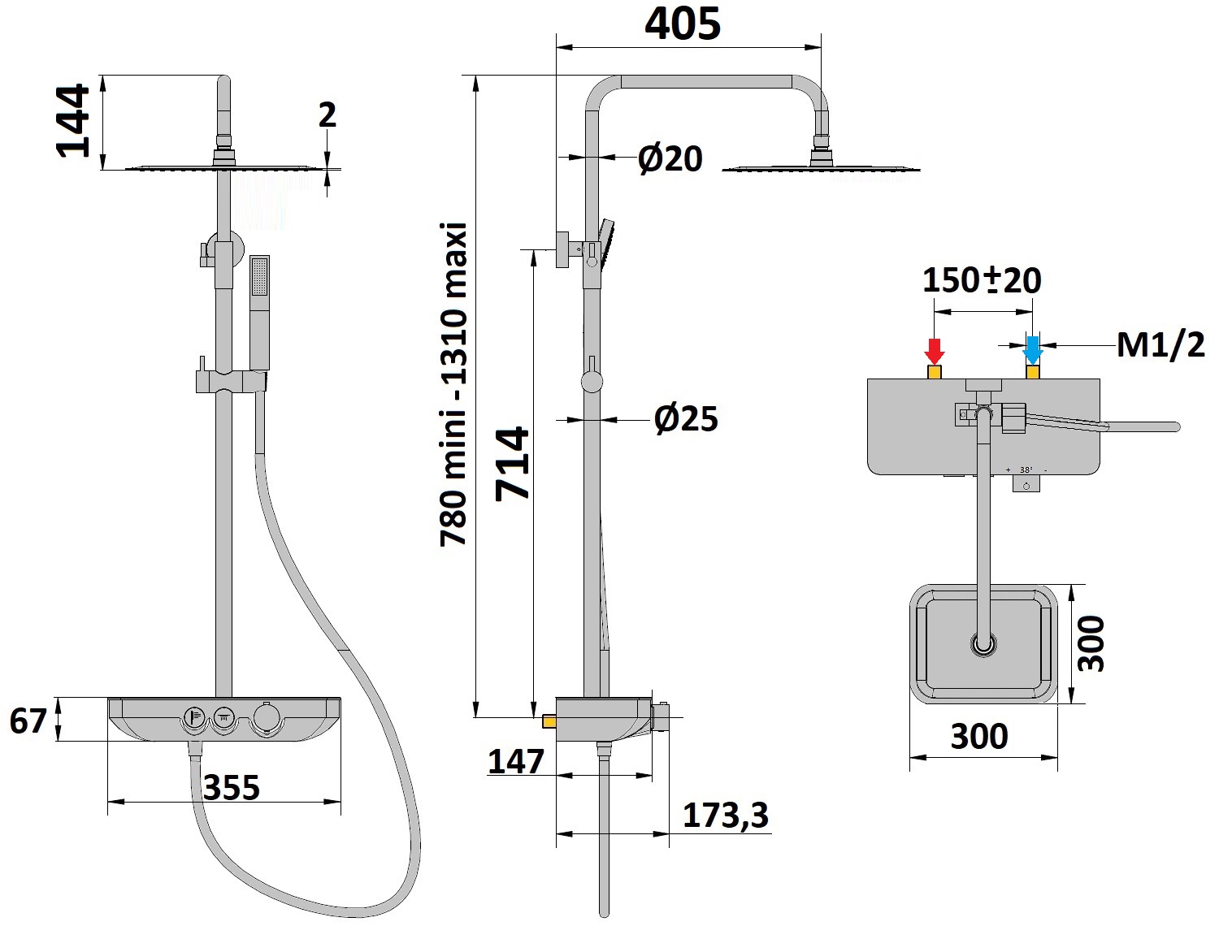

Schéma Technique	Télécharger
Notice d'installation	Télécharger

Cartouche thermostatique	2910NFC3
Colonne de douche nue (sans mitigeur et accessoires)	60220A
Douchette	977A
Flexible de douche	11567A
Mitigeur complet	MIT18302
Pomme de tête	SQCR308
Autres remarques techniques	Autres pièces détachées : - Commutateur : COM 18302 - Raccord excentrique : REX 730 -Raccord excentrique pour expo (factice) : RAC EXPO 730 - Manette complète thermostatique : MTC 18302 -Manette complète pomme de tête : MD1 18302 -Manette complète douchette à main : MD2 18302
